Fuh

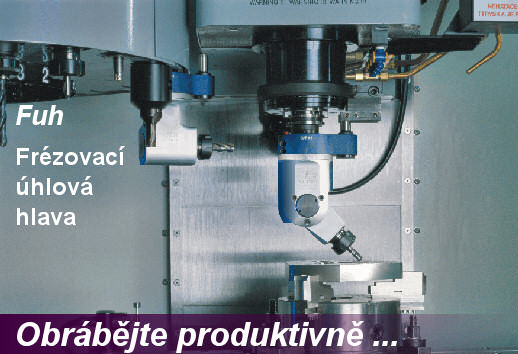

Popis výrobku Fuh - frézovací úhlová hlava

Fuh - legenda

1 - těleso, 2 - vřeteník, 3 - vřeteno, 4 - aretační člen, 5 - aretační čep, 6 - čep,
7 - stupnice α, 8 - stupnice ß, 9 - šroub, 10 - šroub, 11 - kleština, 12 - upínací stopka

Fuh – Frézovací úhlová hlava = poháněný držák stopkových řezných nástrojů. Použití – na NC a CNC vyvrtávacích a frézovacích strojích. Upínání nástrojů do kleštin typu ER DIN 6499. Modely PVI a FXI – s pevnou kuželovou stopkou, stopka a hnací hřídel jsou jeden celek. Modely PVM a FXM – s vyměnitelnou kuželovou stopkou. Modely PVI a PVM – sklon vřetene hlavy je seřiditelný v rozsahu 0÷90°. Modely FXI a FXM – sklon vřetene hlavy je 90°. DAF A – aretační člen spojuje hlavu se vřeteníkem stroje, udržuje hlavu v nastavené poloze a zachycuje řezné síly. Aretační čep se zasouvá do zadržovací kostky, která se montuje na vřeteník ve vzdálenosti "A" od osy vřetene. Zadržovací kostka je součástí příslušenství hlavy.

Výhody používání

• Frézovací úhlová hlava rozšiřuje výrobní možnosti stroje, dovoluje obrábět plochy nedostupné pro stávající stroj.

• Koncentrace obráběcích operací při jednom upnutí obrobku zvyšuje rozměrovou přesnost prováděné operace, snižuje náklady spojené s přepínáním obrobku, zkracuje výrobní časy - zvyšuje produktivitu práce.

Upozornění !

• Frézovací úhlová hlava je určena pro dokončovací operace frézováním a pro vrtání. Není vhodná pro hrubovací operace při frézování.

Fotogalerie

Prodejci

Hlavní prodejci v ČR

Usnadnění

• M & V, spol. s r.o. (Vsetín)

4. května 288, CZ-755 01 Vsetín

tel:  420-571 484 817

fax: 420-571 413 126

www.mav.cz

• TTI, s.r.o. (Brno)

Údolní 40, CZ-602 00 Brno

tel: 420-543 216 868

fax: 420-543 249 300

www.tti.cz

• Stim Tools, a.s. (Brno)

Bratislavská 49, CZ-602 00 Brno

tel: 420-545 212 092

fax: 420-545 211 163

www.stimtools.cz

• HOFMEISTER s.r.o. (Plzeň)

Mezi ploty 12, CZ-326 00 Plzeň

tel: 420-377 242 058

fax: 420-377 243 161

www.hofmeister.cz

• BOS HK a.s. (Teplice)

Přítkovská 152, CZ-417 12 Teplice-Proboštov

tel:  420-417 560 721

fax: 420-417 560 385

www.bos-teplice.cz

• HANÁK NÁŘADÍ, s.r.o.

Osvobození 129, CZ-763 16 Fryšták

tel: 420-577 110 711

fax: 420-577 110 733

www.hanak.cz

• Prodejní síť v ČR

• NAREX MTE v Evropě
• NAREX MTE ve Světě

Slovensko

• NTV - Naradie, s.r.o.

Farská 86/2

SK-019 01 Ilava

phone: 421-424 466 316

fax: 421-424 464 279

www.ntv.sk

• M&V, Slovakia spol. s r.o.

Vsetínská cesta 1487-9

SK-020 01 Púchov

phone: 421-424 634 548

fax: 421-424 634 549 www.mavslovakia.sk

• OSAN BRATISLAVA, a.s.

Sumracná 27

SK- 821 02 Bratislava

phone: 421-243 338 080

fax: 421-243 335 501

www.osan-bratislava.sk

• PANAS-MILAN GREGUS

Horská 1311/2

SK-958 06 Partizanské

phone: 421-387 491 373

fax: 421-387 491 373

www.panas.sk

Návody k použití frézovacích úhlových hlav - stažení ve formátu pdf

Fuh - frézovací úhlová hlava

• Návod Fuh.pdf (3,5MB) - česky

• Instructions Fuh.pdf (3,4MB) - english

• Anleitung Fuh.pdf (2,9MB) - deutsch

• Инструкция Fuh.pdf (3,5MB) - πο-русски

Usnadnění

• Přehled všech návodů a stahování ve formátu pdf zde ...

• Fuh PVI - rozpad náhradních dílů

• Fuh FXI - rozpad náhradních dílů

• Fuh PVI - rozpad náhradních dílů (formát pdf 1,3MB)

• Fuh FXI - rozpad náhradních dílů (formát pdf 1,2MB)

• Nejčastější dotazy - Frézovací úhlové hlavy (formát pdf)

• Nabídka kleštinových pouzder ER25 a ER32 DIN 6499-B

Nejčastější dotazy

• Je možné použít úhlovou hlavu na jakémkoliv obráběcím stroji?

Hlavy jsou určeny pro vyvrtávací a frézovací stroje s upínacím kuželem SK40 a SK50. Stavitelné hlavy PVI nebo PVM , pokud bude jejich vřeteno vyklopeno v jiném úhlu než 0° nebo 90°, potřebují NC, CNC stroj se souvislým řízením.

• Jaké jsou podmínky pro nasazení frézovací hlavy na obráběcí stroj?

Zvolit vhodný stroj a vedle vřetena na pevnou část instalovat zadržovací kostku, která slouží k zachycení skříně hlavy. Kostka je součástí příslušenství hlavy, vzdálenost od osy vřetena stroje je dána provedením aretačního členu. ( kóta A).

• Je výhodnější použít hlavu pevnou nebo stavitelnou?

Hlavy stavitelné PVI nebo PVM jsou univerzálnější, ale v porovnání s pevnými mají nižší tuhost a tím i vyšší náchylnost ke chvění. Jejich údržba je náročnější. Pokud není předpoklad jejich plného využití, doporučujeme zvolit hlavu pevnou FXI nebo FXM.

• Je výhodou hlava s pevným upínacím kuželem - typy PVI,FXI nebo s vyměnitelným u typů PVM a FXM?

Pro širší využití hlavy v dílně je samozřejmě vyměnitelný kužel přínosem. Z hlediska tuhosti a náchylnosti ke chvění lze hlavy uvést v tomto pořadí: FXI - FXM - PVI - PVM, kdy zleva do prava klesá tuhost upnutí a zároveň roste omezující faktor řezných podmínek.

• V katalogu je uvedeno prodloužené provedení hlavy PVM nebo FXM. Je běžně použitelné?

Jedná se pouze o možnou variantu řešení, která ovšem předpokládá trvalejší upnutí hlavy k vřeteníku stroje pomocí přírub. Aretační čep je v tomto případě nepoužitelný.

• Co je třeba zvážit před nákupem frézovací úhlové hlavy?

Míru využití hlavy, její potřebnost ( hlava je určena pro jemnou práci, ne pro hrubování). Reálnou možnost nasazení hlavy na uvažovaný stroj.

• Lze u hlav Fuh použít vnitřní chlazení nástroje?

Ne, nelze. Hlavy pro tento způsob chlazení nejsou konstruované. V případě nutnosti může firma NAREX MTE nabídnout specielní řešení, které to umožňovat bude.

• Lze řešit aretaci skříně hlavy i jiným způsobem než pomocí aretačního čepu?

V podstatě ano. Pokud to situace vyžaduje výrobce hlav nemá námitek a na řešení bude rád spolupracovat.

• Čemu je třeba se při používání frézovací úhlové hlavy vyvarovat?

Především jejímu přetěžování, což má zásadní vliv na snižování životnosti ložisek a ozubených kol. Dále nedoporučujeme, aby chladící kapalina, především u stavitelných hlav, ve větší míře stříkala na skříň hlavy. Potom je reálné nebezpečí vniku kapaliny do skříně hlavy a zničení ložisek. Mezi nejčastější závady úhlových hlav patří opotřebení ložisek na vřetenu hlavy, což se projeví výrazným zvětšením házení a vzrůstem chvění.

• S jakou přesností lze nastavit úhel sklonu vřetena hlavy PVI nebo PVM?

Podle úhlové stupnice v rozsahu ± 0,5°, pomocí postupu přesného nastavení - viz.návod použití - lze vřeteno vyrovnat prakticky do nuly.

Opravy výrobků

NAREX MTE běžně zajišťuje opravy vyráběných a dodávaných výrobků. Jedná se o opravy záruční i pozáruční. Při opravě je provedena demontáž výrobku, stanovení vadných dílů, určení potřebného rozsahu opravy a stanovení kalkulace ceny za opravu. Po odsouhlasení způsobu opravy a ceny opravy ze strany zákazníka, je provedena výměna dílů, montáž výrobku a jeho odzkoušení.

Urychlení opravy

Pro urychlení opravy a snížení ceny opravy je vhodné při objednávání nebo poptávání opravy uvést popis závady, podmínky, při kterých se závada projevuje, případně určit požadovaný rozsah opravy.

Zadávání opravy

K opravě určený výrobek, doplněný objednávkou na opravu a pokud možno i specifikaci závady, zašlete na naší adresu:

NAREX MTE s.r.o.

Obchodní oddělení

Moskevská 659/63

CZ-101 00 Praha 10

Získání informací

Pro další informace můžete kontaktovat naše obchodní oddělení na tel: 246 002 321 nebo technické pracovníky na tel.: 246 002 300 nebo 246 002 325, e-mail: obchod@narexmte.cz, fax: 246 002 335
