Vhu

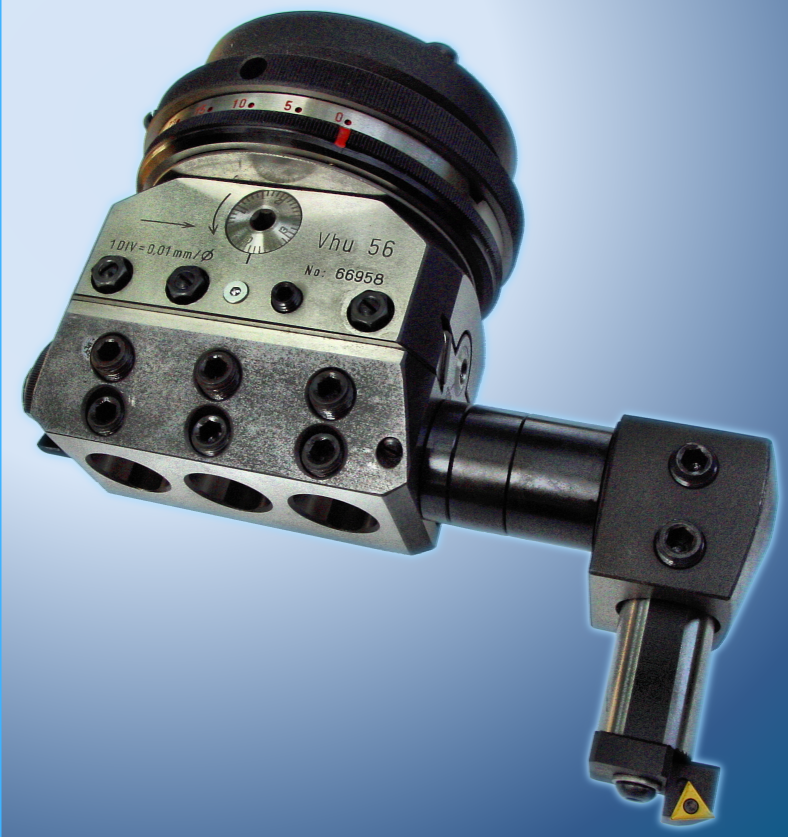

Popis výrobku Vhu - vyvrtávací hlava univerzální

Vhu - legenda

5 - spojka

6 - brzdící kroužek

27 - saně

34 - šroub

41 - šnek se stupnicí

46 - těleso

50 - zastavovací tyč

VK - výměnná upínací stopka

Základní operace s Vhu

• Vyvrtávání otvoru

• Zarovnání předního čela

• Vnitřní zapichování

• Vnější zapichování

• Zarovnání zadního čela

• Obrábění vnější válcové plochy

• Vyvrtávání kuželového otvoru

• Obrábění vnější kuželové plochy

• Řezání závitů

Vhu – jako vyvrtávací přístroj – značně rozšiřuje možnosti vyvrtávacích strojů, vrtaček, frézek apod. Hlavy se používají k přesnému vyvrtávání válcových otvorů a obrábění vnějších válcových ploch. Při použití samočinného posuvu saní lze hlavou obrábět čelní plochy otvorů, zapichovat a vyvrtávat kuželové plochy. Posuv saní je seřiditelný ve 3 až 4 velikostech a vypíná se samočinně na nastaveném dorazu kolíčkovou spojkou. Posuv je odvozen od rotačního pohybu hlavy za předpokladu, že je zvolen jeden z posuvů, kolíček spojky je zasunut a brzdící kroužek hlavy je zastaven zastavovací tyčí.

Šroub (pozice 34) slouží k rychlému přesunutí saní a šnek se stupnicí (pozice 41) naopak k nastavování rozměru při přesném vyvrtávání (1 dílek = vysunutí saní o 0,05 mm).

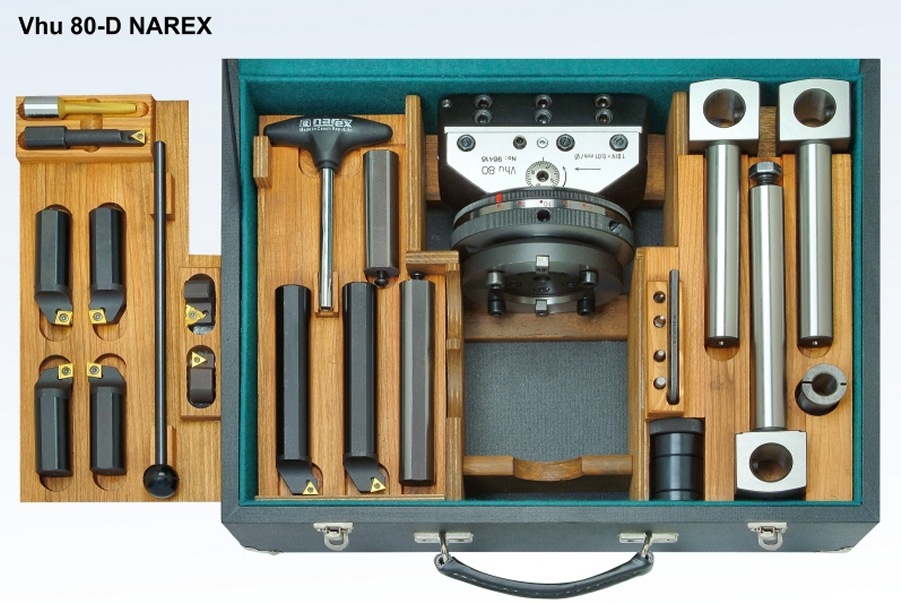

Vyvrtávací hlavy Vhu jsou dodávány včetně základního příslušenství ve dřevěné kazetě. Upínací kuželová stopka je vyměnitelná a není součástí příslušenství, a proto je třeba ji objednávat samostatně. Hlavy Vhu 110/Vhu 160 jsou modifikací základního provedení Vhu 80/Vhu 125 – mají prodloužené saně včetně prodlouženého šroubu.

Usnadnění

• Vyvrtávací možnosti podle rozsahu vyvrtávaného průměru (formát pdf)
• Základní operace s vyvrtávací hlavou univerzální Vhu (formát pdf)
• Výměnné upínací stopky VK360 a VK801 (formát pdf)

Upínací stopky pro Vhu, Vhs a Vh

• Vyvrtávací nože pro Vhu (formát pdf)
• Výhody vyvrtávání (formát pdf)

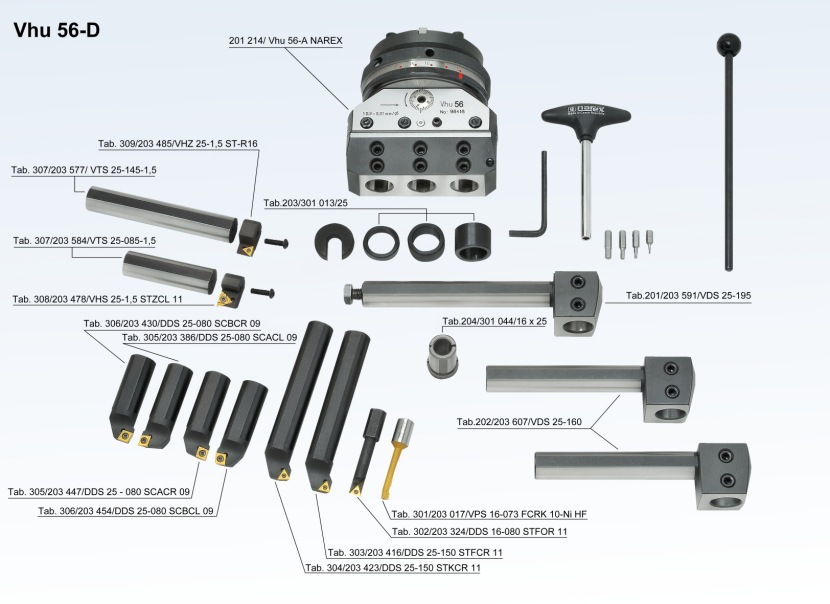

• Příslušenstí k Vhu (formát pdf)

Fotogalerie

Speciální řešení 1

Speciální řešení 2

Náhradní díly

Prodejci

Hlavní prodejci v ČR

Usnadnění

• M & V, spol. s r.o. (Vsetín)

4. května 288, CZ-755 01 Vsetín

tel:  420-571 484 817

fax: 420-571 413 126

www.mav.cz

• TTI, s.r.o. (Brno)

Údolní 40, CZ-602 00 Brno

tel: 420-543 216 868

fax: 420-543 249 300

www.tti.cz

• Stim Tools, a.s. (Brno)

Bratislavská 49, CZ-602 00 Brno

tel: 420-545 212 092

fax: 420-545 211 163

www.stimtools.cz

• HOFMEISTER s.r.o. (Plzeň)

Mezi ploty 12, CZ-326 00 Plzeň

tel: 420-377 242 058

fax: 420-377 243 161

www.hofmeister.cz

• BOS HK a.s. (Teplice)

Přítkovská 152, CZ-417 12 Teplice-Proboštov

tel:  420-417 560 721

fax: 420-417 560 385

www.bos-teplice.cz

• HANÁK NÁŘADÍ, s.r.o.

Osvobození 129, CZ-763 16 Fryšták

tel: 420-577 110 711

fax: 420-577 110 733

www.hanak.cz

• Prodejní síť v ČR

• NAREX MTE v Evropě
• NAREX MTE ve Světě

Slovensko

• NTV - Naradie, s.r.o.

Farská 86/2

SK-019 01 Ilava

phone: 421-424 466 316

fax: 421-424 464 279

www.ntv.sk

• M&V, Slovakia spol. s r.o.

Vsetínská cesta 1487-9

SK-020 01 Púchov

phone: 421-424 634 548

fax: 421-424 634 549 www.mavslovakia.sk

• OSAN BRATISLAVA, a.s.

Sumracná 27

SK- 821 02 Bratislava

phone: 421-243 338 080

fax: 421-243 335 501

www.osan-bratislava.sk

• PANAS-MILAN GREGUS

Horská 1311/2

SK-958 06 Partizanské

phone: 421-387 491 373

fax: 421-387 491 373

www.panas.sk

Návody k použití vyvrtávacích hlav - stažení ve formátu pdf

Vhu - vyvrtávací hlava univerzální

• Návod Vhu.pdf (8,8MB) - česky

• Instructions Vhu.pdf (4,3MB) - english

• Anleitung Vhu.pdf (5,1MB) - deutsch

• Инструкция Vhu.pdf (10,2MB) - πο-русски

Usnadnění

• Přehled všech návodů a stahování ve formátu pdf zde ...
• Diagram pro vyvrtávání kuželů hlavou Vhu (pdf) - česky
• Diagram for taper boring with Vhu (pdf) - english
• Diagram für Kegel-Ausbohre mit Vhu (pdf) - deutsch
• Диаграмма для расточки конусов головкой Vhu - πο-русски
• Výhody vyvrtávání (formát pdf)
• Příslušenství k Vhu (formát pdf)
• Pozice náhradních dílů Vhu (formát pdf)

  Pozice jsou také uvedeny v návodu

• Základní operace s vyvrtávací hlavou univerzální Vhu (formát pdf)

Nejčastější dotazy

• S jakou přesností lze vyvrtávat hlavami NAREX?

Převážně v přesnosti IT 7 a výše, pouze vyvrtávací hlavou 205 boring head lze vyvrtávat v IT 6 až IT 5.

• Jaký nejmenší otvor lze hlavami vyvrtávat?

Minimální průměr vyvrtávaného otvoru se pohybuje kolem průměru 6 mm. Pro menší průměry firma NAREX MTE nedodává nože. V podstatě se minimální průměr vyvrtávání odvíjí od nože a ne od hlavy. Hlava je omezena otáčkami, čímž je limitována řezná rychlost na noži.

• Které hlavy lze použít v automatickém cyklu na NC a CNC strojích?

Všechny kromě vyvrtávacích univerzálních hlav VHU, které vyžadují přímou obsluhu. Týká se operaci při zapnutém posuvu na Vhu. Ostatní operace - vyvrtávání lze na NC a CNC realizovat.

• Jsou pro vyvrtávací hlavy Vhu NAREX určeny maximální otáčky a jaké?

800 ot/min u Vhu36, 500 ot/min u Vhu 56, Vhu 80, Vhu 110, Vhu 125 a Vhu 160

• Jaký je rozdíl mezi vyvrtávací hlavou a univerzální vyvrtávací hlavou?

Vyvrtávací hlava je určena pouze pro vyvrtávání válcových otvorů. Univerzální vyvrtávací hlava je uzpůsobena k provádění operací, které vyžadují příčný pohyb nože při otáčení hlavy. To umožňuje navíc zarovnávat čela otvorů, zapichovat drážky, vyvrtávat kuželové otvory.

• Do jakých hloubek lze otvory vyvrtávat?

Běžně do hloubek, které umožňuje příslušenství hlavy. Jedná se o tyče, držáky a vyvrtávací nože.Jejich délka je uvedena v příslušném katalogu nebo zde.

• Za jakých podmínek lze hlavou Vhu vyvrtávat kuželové otvory?

Hlavní podmínka je ta, že musí být pevně svázán osový pohyb vřetena stroje s jeho otáčkami.Vrcholový úhel kužele je pro vyvrtávání definován v rozmezí 5 - 85°.Hlava kužel předhotoví a jeho dokončení se provede dokončovacím nástrojem.

• Dodává se hlava Vhu 20?

Hlava Vhu 20 se nevyrábí a ani nedodává, hlavu nahrazuje typ Vhu 36.

• Provádí se opravy hlavy Vhu 32?

Hlava Vhu 32 je starý typ, u něhož byla ukončena výroba před 30 lety. Náhradní díly se nevyrábí, opravy se neprovádí.

• Nové provedení hlav Vhu má nové nožové vybavení, dodává se i stará původní nožová výbava?

Dodává se pouze jako náhradní díly a to v rozsahu, který je skladem. Je snaha o jeho náhradu novými noži s VBD, které jsou uvedeny v inovační změně Vhu.

• Jaký je rozdíl mezi upínací stopkou VK360 a VK801?

Upínací stopky VK360 mají průměr upínací příruby 70mm. Stopky VK801 mají průměr 110mm. VK360 jsou určené pro Vhu 36, Vh 70, Vhs 50, a Vhs 10-125. Upínací stopky VK801 jsou určené pro vyvrtávací hlavy Vhu 56 až Vhu 160, Vh 110, Vh 140 a Vhs 40-180. Existuje ještě typ upínací stopky VK800 R8 pouze pro hlavu Vhu 56 a především pro dodávky na severoamerický trh.

Opravy výrobků

NAREX MTE běžně zajišťuje opravy vyráběných a dodávaných výrobků. Jedná se o opravy záruční i pozáruční. Při opravě je provedena demontáž výrobku, stanovení vadných dílů, určení potřebného rozsahu opravy a stanovení kalkulace ceny za opravu. Po odsouhlasení způsobu opravy a ceny opravy ze strany zákazníka, je provedena výměna dílů, montáž výrobku a jeho odzkoušení.

Urychlení opravy

Pro urychlení opravy a snížení ceny opravy je vhodné při objednávání nebo poptávání opravy uvést popis závady, podmínky, při kterých se závada projevuje, případně určit požadovaný rozsah opravy.
