Vh

Popis výrobku Vh - vyvrtávací hlava se zvýšenou přesností

Vh - legenda

1 - těleso

2 - saně

3 - šroub se stupnicí

5 - aretační šroub vyvrtávacího nože

10 - přepínání přesnosti nastavení

11 - šrouby pro upevnění VK

VK - výměnná upínací stopka typu VK360 a VK801

Přesnost nastavení

• 1div=0,02 mm/Ø (hrubé nastavení)
  1div=0,0025mm/Ø (přesné nastavení)

Základní operace

• Vyvrtávaní otvorů s přesností IT7

Rozšíření možností

• Pro Vh 70 lze použít sadu vyvrtávacích nožů VDSK 16mm nebo samostatné vyvrtávací nože pro Vhu

• Pro Vh 110 a Vh 140 lze použít sadu VDSK 25 mm nebo samostatné vyvrtávací nože pro Vhu

Vh – vyvrtávací hlava se zvýšenou přesností slouží k velmi přesnému vyvrtávání předvrtaných nebo jinak předhotovených válcových otvorů v rozsahu Ø6-225mm, s použitím speciálního příslušenství se dosahuje vyvrtávaného průměru až 400mm. Hlava je určena jak pro CNC obráběcí stroje tak i pro konvenční stroje. Upínací stopka typu VK360 (pro Vh 70) a stopka VK801 (Vh 110, Vh 140) je vyměnitelná - není součástí tělesa hlavy a objednává se samostatně.

Vyvrtávací hlava je složena z tělesa (1), ke kterému je 4-mi šrouby (11) připevněna vyměnitelná upínací stopka (18) typu VK360, VK801. V tělese jsou uloženy suvně saně (2). Pohyb saní je odvozen od ovládacího šroubu (3). Při uvolněném šroubu (10) je přesnost nastavení hrubší - při pootočení vodícího šroubu o 1 dílek (1 DIV) dojde v posunu saní o 0,01 mm (vyvrtávaný průměr se zvětší o 0,02mm). Při dotažení šroubu (10) se zapne přesné nastavování 1 DIV = 0,0025 mm/Ø (saně se vysunou o 0,00125mm).

Pro rozšíření vyvrtávacích možností lze dodat sady vyvrtávacích nožů typu VDSK 16 (pro Vh 70), VDSK 25 (Vh 110 a Vh 140).

Usnadnění

• Vyvrtávací možnosti podle rozsahu vyvrtávaného průměru (formát pdf)
• Základní operace s vyvrtávací hlavou Vh (formát pdf)

• Vyvrtávací nože pro Vhu - možnost použití pro Vhs a Vh (formát pdf)
• Výhody vyvrtávání (formát pdf)
• Výměnné upínací stopky VK360 a VK801 (formát pdf)

  Upínací stopky pro Vhu, Vhs a Vh



Fotogalerie

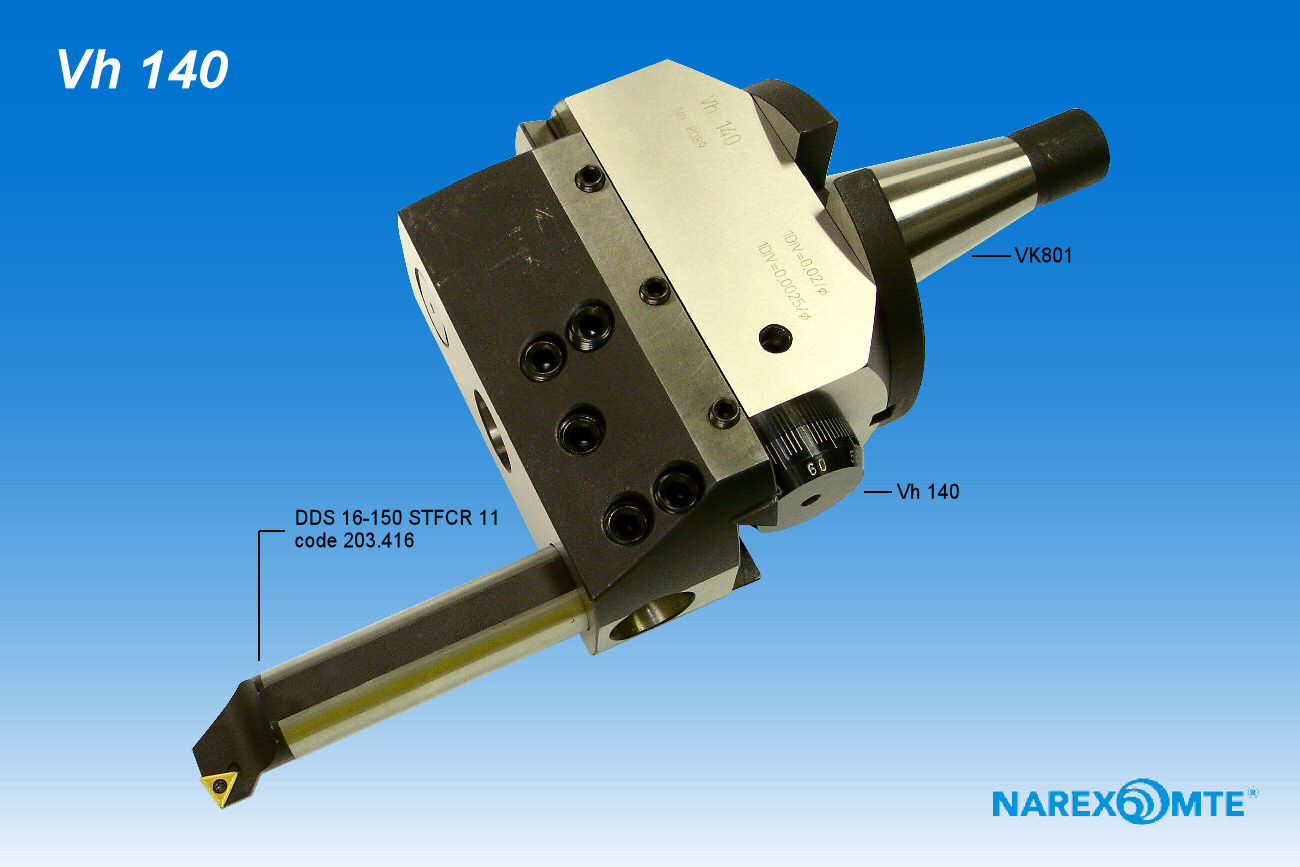

Vh 140 + VK801

Vh 70 + VK360

Vh 140 + VK801

VDSK Ø16 mm

Prodejci

Hlavní prodejci v ČR

Usnadnění

• M & V, spol. s r.o. (Vsetín)

4. května 288, CZ-755 01 Vsetín

tel:  420-571 484 817

fax: 420-571 413 126

www.mav.cz

• TTI, s.r.o. (Brno)

Údolní 40, CZ-602 00 Brno

tel: 420-543 216 868

fax: 420-543 249 300

www.tti.cz

• Stim Tools, a.s. (Brno)

Bratislavská 49, CZ-602 00 Brno

tel: 420-545 212 092

fax: 420-545 211 163

www.stimtools.cz

• HOFMEISTER s.r.o. (Plzeň)

Mezi ploty 12, CZ-326 00 Plzeň

tel: 420-377 242 058

fax: 420-377 243 161

www.hofmeister.cz

• BOS HK a.s. (Teplice)

Přítkovská 152, CZ-417 12 Teplice-Proboštov

tel:  420-417 560 721

fax: 420-417 560 385

www.bos-teplice.cz

• HANÁK NÁŘADÍ, s.r.o.

Osvobození 129, CZ-763 16 Fryšták

tel: 420-577 110 711

fax: 420-577 110 733

www.hanak.cz

• Prodejní síť v ČR

• NAREX MTE v Evropě
• NAREX MTE ve Světě

Slovensko

• NTV - Naradie, s.r.o.

Farská 86/2

SK-019 01 Ilava

phone: 421-424 466 316

fax: 421-424 464 279

www.ntv.sk

• M&V, Slovakia spol. s r.o.

Vsetínská cesta 1487-9

SK-020 01 Púchov

phone: 421-424 634 548

fax: 421-424 634 549 www.mavslovakia.sk

• OSAN BRATISLAVA, a.s.

Sumracná 27

SK- 821 02 Bratislava

phone: 421-243 338 080

fax: 421-243 335 501

www.osan-bratislava.sk

• PANAS-MILAN GREGUS

Horská 1311/2

SK-958 06 Partizanské

phone: 421-387 491 373

fax: 421-387 491 373

www.panas.sk

Návody k použití vyvrtávacích hlav - stažení ve formátu pdf

Vh - vyvrtávací hlava stavitelná

• Návod Vh.pdf (1,5 MB) - česky

• Instructions Vh.pdf (1,3 MB) - english

• Anleitung Vh.pdf (1,2 MB) - deutsch

Usnadnění

• Přehled všech návodů a stahování ve formátu pdf zde ...
• Výhody vyvrtávání (formát pdf)
• Základní operace s vyvrtávací hlavou Vh (formát pdf)
• Vyvrtávací nože pro Vhu, Vhs a Vh (formát pdf)
• Výměnné upínací stopky VK360 a VK801 (formát pdf)

Nejčastější dotazy

• S jakou přesností lze vyvrtávat hlavami NAREX?

Převážně v přesnosti IT 7 a výše, pouze vyvrtávací hlavou 205 boring head lze vyvrtávat v IT 6 až IT 5.

• Jaký nejmenší otvor lze hlavami vyvrtávat?

Minimální průměr vyvrtávaného otvoru se pohybuje kolem průměru 6 mm. Pro menší průměry firma NAREX MTE nedodává nože. V podstatě se minimální průměr vyvrtávání odvíjí od nože a ne od hlavy. Hlava je omezena otáčkami, čímž je limitována řezná rychlost na noži.

• Které hlavy lze použít v automatickém cyklu na NC a CNC strojích?

Všechny kromě vyvrtávacích univerzálních hlav VHU, které vyžadují přímou obsluhu. Týká se operaci při zapnutém posuvu na Vhu. Ostatní operace - vyvrtávání lze na NC a CNC realizovat.

• Jsou pro vyvrtávací hlavy NAREX určeny maximální otáčky a jaké?

1.500 ot/min pro Vh-70, 800 ot/min u Vh-110, 500 ot/min u Vh 140.

• Jaký je rozdíl mezi vyvrtávací hlavou a univerzální vyvrtávací hlavou?

Vyvrtávací hlava je určena pouze pro vyvrtávání válcových otvorů. Univerzální vyvrtávací hlava je uzpůsobena k provádění operací, které vyžadují příčný pohyb nože při otáčení hlavy. To umožňuje navíc zarovnávat čela otvorů, zapichovat drážky, vyvrtávat kuželové otvory.

• Do jakých hloubek lze otvory vyvrtávat?

Běžně do hloubek, které umožňuje příslušenství hlavy. Jedná se o tyče, držáky a vyvrtávací nože. Jejich délka je uvedena v příslušném katalogu nebo zde (základní operace s hlavou Vh).

• Lze používat vyvrtávací hlavy na běžných stolních nebo stojanových vrtačkách?

Vyvrtávací hlava potřebuje tuhost vřetena stroje, tuhost stolu a upnutí dílu. Dále potřebuje strojní posuv vřetena s možností jeho vypnutí v potřebném místě. V případě, že tuhost není dostatečná, není výsledek vyvrtávání spolehlivý.

• Jaký je rozdíl mezi upínací stopkou VK360 a VK801?

Upínací stopky VK360 mají průměr upínací příruby 70mm. Stopky VK801 mají průměr 110mm. VK360 jsou určené pro Vhu 36, Vh 70, Vhs 50, a Vhs 10-125. Upínací stopky VK801 jsou určené pro vyvrtávací hlavy Vhu 56 až Vhu 160, Vh 110, Vh 140 a Vhs 40-180. Existuje ještě typ upínací stopky VK800 R8 pouze pro hlavu Vhu 56 a především pro dodávky na severoamerický trh.
