Zhp/Zho

Popis výrobku Zhp - závitořezná hlava-pouzdro typu M610, M620, M630

M610, M620, M630 - legenda

1 - pojišťovací šroub, 3 - matice, 5 - těleso s upínací stopkou, 6 - rychlovýměnná koncovka s bezpečnostní spojkou RK-M622, 7 - rychlovýměnná koncovka bez spojky RK-M621, 9 - pouzdro závitníku, 11 - kleština typu M498, 12 - závitník

M620 – Závitořezné pouzdro s axiální kompenzací a systémem rychlovýměnných koncovek typu BILZ - určeno pro řezání závitů na CNC strojích nebo frézkách či vyvrtávačkách.

Model 620 kompenzuje rozdíl mezi stoupáním závitu a posuvem stroje v oblasti "C" a "T". Rychlovýměnné koncovky (6) a (7) slouží k upínaní závitníku. Závitník je fixován pomocí pouzdra (9) a proti pootočení je zasazen do čtyřhranného otvoru v rychlovýměnné koncovce. Zatažením objímky (A) lze rychlovýměnnou koncovku zasadit do závitořezného pouzdra. Tento model je bez přívodu chlazení hlavou (pouzdrem)

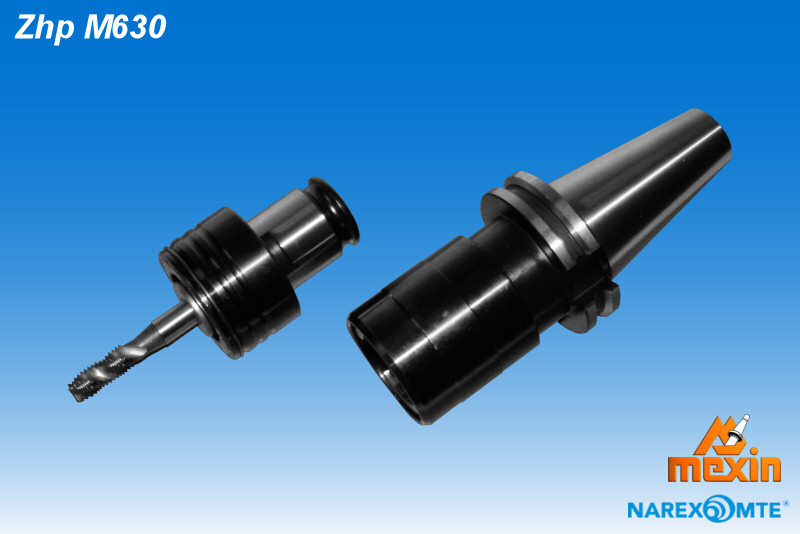

M630 – jedná se o model M620 bez axiální kompenzace pohybu v poloze "C" a "T". Určeno pro stroje kde lze přesně nastavit posuv na otáčku odpovídající stoupání závitu. Model M630 umožňuje centrální chlazení.

M610 – Závitořezná hlava s axiální kompenzací "C" a "T" s centrálním přívodem chlazení do závitníku nebo "sprchováním" závitníku.
Závitník je pomocí kleštiny s vnitřním čtyřhranem (11) a matice (3) upnut do závitořezné hlavy. Pomocí objímky "A" lze nastavit režim řezání hlavy - použití kompenzace "C" a "T" nebo tvrdé zaříznutí závitníku - "C-STOP".

Usnadnění

• Technický popis (návod) modelu M610 (formát pdf)

• Technický popis (návod) modelu M620 (formát pdf)

• Technický popis (návod) modelu M630 (formát pdf)

Fotogalerie

Prodejci

Hlavní prodejci v ČR

Usnadnění

• M & V, spol. s r.o. (Vsetín)

4. května 288, CZ-755 01 Vsetín

tel:  420-571 484 817

fax: 420-571 413 126

www.mav.cz

• TTI, s.r.o. (Brno)

Údolní 40, CZ-602 00 Brno

tel: 420-543 216 868

fax: 420-543 249 300

www.tti.cz

• Stim Tools, a.s. (Brno)

Bratislavská 49, CZ-602 00 Brno

tel: 420-545 212 092

fax: 420-545 211 163

www.stimtools.cz

• HOFMEISTER s.r.o. (Plzeň)

Mezi ploty 12, CZ-326 00 Plzeň

tel: 420-377 242 058

fax: 420-377 243 161

www.hofmeister.cz

• BOS HK a.s. (Teplice)

Přítkovská 152, CZ-417 12 Teplice-Proboštov

tel:  420-417 560 721

fax: 420-417 560 385

www.bos-teplice.cz

• HANÁK NÁŘADÍ, s.r.o.

Osvobození 129, CZ-763 16 Fryšták

tel: 420-577 110 711

fax: 420-577 110 733

www.hanak.cz

• Prodejní síť v ČR

• NAREX MTE v Evropě
• NAREX MTE ve Světě

Slovensko

• NTV - Naradie, s.r.o.

Farská 86/2

SK-019 01 Ilava

phone: 421-424 466 316

fax: 421-424 464 279

www.ntv.sk

• M&V, Slovakia spol. s r.o.

Vsetínská cesta 1487-9

SK-020 01 Púchov

phone: 421-424 634 548

fax: 421-424 634 549 www.mavslovakia.sk

• OSAN BRATISLAVA, a.s.

Sumracná 27

SK- 821 02 Bratislava

phone: 421-243 338 080

fax: 421-243 335 501

www.osan-bratislava.sk

• PANAS-MILAN GREGUS

Horská 1311/2

SK-958 06 Partizanské

phone: 421-387 491 373

fax: 421-387 491 373

www.panas.sk

Návody k použití závitořezných pouzder - stažení ve formátu pdf

Zhp - závitořezná pouzdra

• Návod M610.pdf (1,8MB) - česky

• Instructions M610.pdf (1,8MB) - english

• Návod M620.pdf (1,1MB) - česky

• Instructions M620.pdf (1,1MB) - english

• Návod M630.pdf (1,1MB) - česky

• Instructions M630.pdf (1,1MB) - english

Usnadnění

• Přehled všech návodů a stahování ve formátu pdf zde ...
• Přehled výměnných koncovek RK M621, M622 pro závitořezná pouzdra typu Zhp (formát pdf)
• Nejčastější dotazy Zhp (M610, M620, M630) (formát pdf)
• Kleštiny s vnitřním čtyřhranem pro závitořezné hlavy M610 (formát pdf)
• Prodlužovací pouzdra s vnitřním chlazením pro M610 (formát pdf)

Nejčastější dotazy

• Jaké otáčky je vhodné pro závitořezné hlavy používat?

Otáčky se volí především podle doporučené řezné rychlosti, kterou udává výrobce nebo dodavatel závitníků. Každá závitořezná hlava má pouze omezené max. otáčky.

• Lze závitořezné hlavy typu M610, M620 a M630 použít na řezání slepých otvorů?

Pro řezání slepých otvorů lze použít hlavu M620 se zapnutým osovým vyrovnáváním a za použití bezpečnostní spojky. M610, M620 a M630 lze použít při řezání tvrdým způsobem (bez axiálního vyrovnávání) v případě přesného programu (definuje se přesný počet otáček vřetene tak, aby se hlava zastavila v požadované poloze).

• Musí se rychlovýměnné koncovky s bezpečnostní spojkou typu RK-M622 seřizovat nebo jsou již seřízeny?

Rychlovýměnné koncovky jsou již seřízeny pro daný rozsah závitů pro které je koncovka určena.

• Jak se provádí seřízení rychlovýměnných koncovek M622 s bezpečnostní spojkou?

V případě potřeby lze seřídit kroutící moment na spojce následujícím způsobem:

1. Uvolní se pojistný kroužek v horní části koncovky

2. Pomocí momentového klíče a otáčením matice s otvory v horní části koncovky se spojka seřídí na požadovaný kroutící moment.

• Lze dodat závitořezná pouzdra s upínací stopkou MORSE?

NAREX MTE může tyto pouzdra vyrobit na zakázku nebo lze použít závitořezné hlavy typu Zhb.

• S jakými upínacími stopkami NAREX dodává závitořezná pouzdra?

Závitořezná pouzdra M610, M620 a M630 lze dodat s upínací stopkou ISO 30, ISO 40 a ISO 50 dle normy DIN 2080 nebo dle normy DIN 69871. U provedení M610 je kombinovaný způsob přívodu chladicí kapaliny dle DIN 69871 AD+B. Model M630 pro automatickou výměnu je dle DIN 69871 AD.

Opravy výrobků

NAREX MTE běžně zajišťuje opravy vyráběných a dodávaných výrobků. Jedná se o opravy záruční i pozáruční. Při opravě je provedena demontáž výrobku, stanovení vadných dílů, určení potřebného rozsahu opravy a stanovení kalkulace ceny za opravu. Po odsouhlasení způsobu opravy a ceny opravy ze strany zákazníka, je provedena výměna dílů, montáž výrobku a jeho odzkoušení.

Urychlení opravy

Pro urychlení opravy a snížení ceny opravy je vhodné při objednávání nebo poptávání opravy uvést popis závady, podmínky, při kterých se závada projevuje, případně určit požadovaný rozsah opravy.

Zadávání opravy

K opravě určený výrobek, doplněný objednávkou na opravu a pokud možno i specifikaci závady, zašlete na naší adresu:
